Эта статья предназначена закрыть все вопросы про системы заземления. Она будет полезна как для клиентов, так и наших работников.
В главе 1.7 ПУЭ 7 (правил устройства электроустановок) для напряжения до 1000 В указаны пять видов систем заземления.
Они расшифровываются следующим образом.
Первая буква показывает состояние нейтрали источника питания к земле:
T — заземленная нейтраль,
I — изолированная нейтраль.
Вторая буква показывает состояние открытых токопроводящих частей потребителя относительно земли:
T — заземлены, независимо от отношения к земле источника питания, либо любой другой точки сети,
N — присоединены к глухозаземленной нейтрали источника.
Следующие буквы:

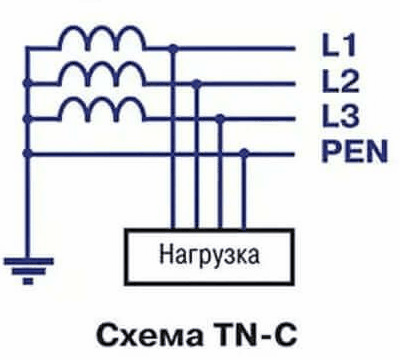

C — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN),
S — нулевой защитный (PE) и нулевой рабочий (N) проводники разделены во всей сети,

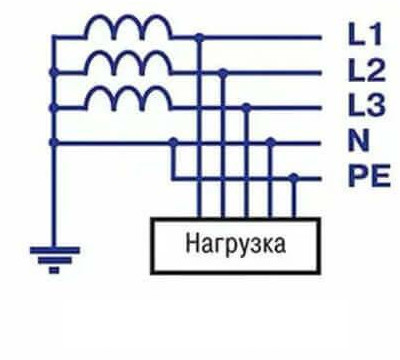

C-S — существует точка на входе в здание, где PEN разделяется на PE и N.
В нём должна быть система заземления TN-S. Сам её ещё не видел. Везде в старом жилищном фонде только TN-C.
TN
Недостатком систем заземления TN-C и TN-C-S является то, что в случае обрыва (перегорания) PEN проводника, между подстанцией и вводом в здание, происходит появление напряжения на PEN проводнике.
Если у Вас розетки с заземлением, то на токопроводящих поверхностях корпусов приборов и оборудовании появится опасное для Вашей жизни напряжение.
ПУЭ (п 1.7.57) говорит, что в этом случае должно быть выполнено автоматическое отключение питания. Например с помощью УЗО (устройство защитного отключения). С номинальным отключающим дифференциальным током не более 30 мА. Время его срабатывания для 220 В не должно превышать 0,4 с.
TT
В сельской местности и загородных домах получает распространение система TT.
Суммарное сопротивление заземляющего устройства и кабеля определяется формулой (п 1.7.59): R<(50/ток срабатывания защитного устройства). Для 30 мА это 1667 Ом. Локальный заземлитель обеспечивает безопасность.
Так как для защиты используются устройства автоматического отключения питания при косвенном прикосновении, то ПУЭ (п 1.7.102) для ВЛ (воздушных линий) требует выполнение повторного заземления PEN-проводника ВЛ. Сопротивление растеканию тока повторного заземлителя для 220 В не должно превышать 30 Ом (Для 380 В — 15 Ом).

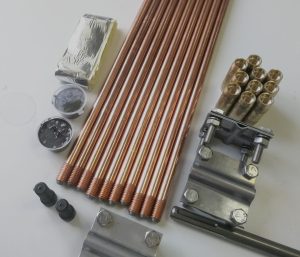

Если столбы электросети деревянные и нет возможности использовать естественные заземлители, то можно приобрести и установить комплект модульно-штыревого заземления.
Важно знать, что надежное защитное заземление = безопасность.
